大家好,今天介绍一下二次原理图,二次原理图根据作用不用控制原理不同,但是都是通过综合自动化保护装置来实现控制。

采用的电压是小母线线电压110v。

防跳回路:当S1、S2合时,合闸脱扣器Y3作用之后,脱扣器Y3闭合,这时候S1、S2分开,S3合上,防跳继电器Y0开始工作。脱扣器Y3断开。

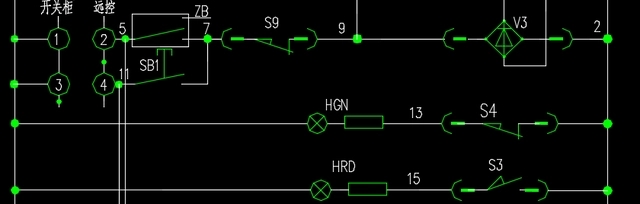

合闸电路:分为就地和远程控制,就地控制利用启动按钮SB1通过限位开关S9给V3整流器供电,整流器将交流电转换为直流电给合闸脱扣器Y3提供电源控制,远程通过综合保护装置ZB控制。辅助开关S3闭合后,合闸指示灯点亮。说明断路器处于合位。

分闸回路:就地分闸使用分闸按钮SB2,遥控分闸使用综合保护装置。分闸脱扣器Y2控制分断断路器。
