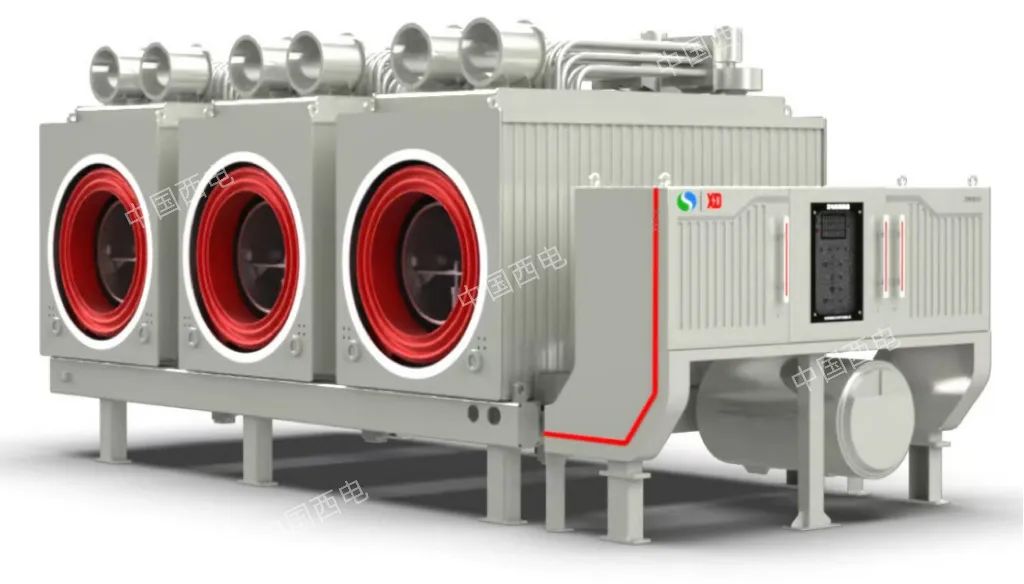

由中国西电所属西开电气自主研制的ZHN10-30 9H级燃机机组用大容量发电机断路器成套装置，优化集成了断路器、隔离开关、接地开关、启动开关、电流互感器、电压互感器、避雷器等元件，采用卧式布置，三极机械联动，采用模块化层叠设计，有限空间内多元件模块集成，结构紧凑；启动开关合闸具有自锁功能；产品额定连续电流28000A，启动开关峰值耐受电流 300kA、短时耐受电流100kA/3s，满足9H级燃气机组发电机运行要求。

该产品通过技术创新，填补国内 H 级燃机发电机断路器技术空白，彻底扭转关键装备依赖进口的被动局面，打破国际技术垄断壁垒，为国家能源装备领域实现 “自主可控” 战略目标提供有力支撑，申请专利2项。产品通过国家级鉴定，综合性能指标达到国际领先水平。

▪ 产品用途

天然气发电作为一种清洁高效能源，启停灵活，占地面积小，建设周期短，装机容量逐年增加。发电机断路器作为电厂的关键设备，其需求量也迅速增长。该产品用于燃机电厂，安装于发电机和主变压器之间，集成测量、保护、启动回路接入等功能。

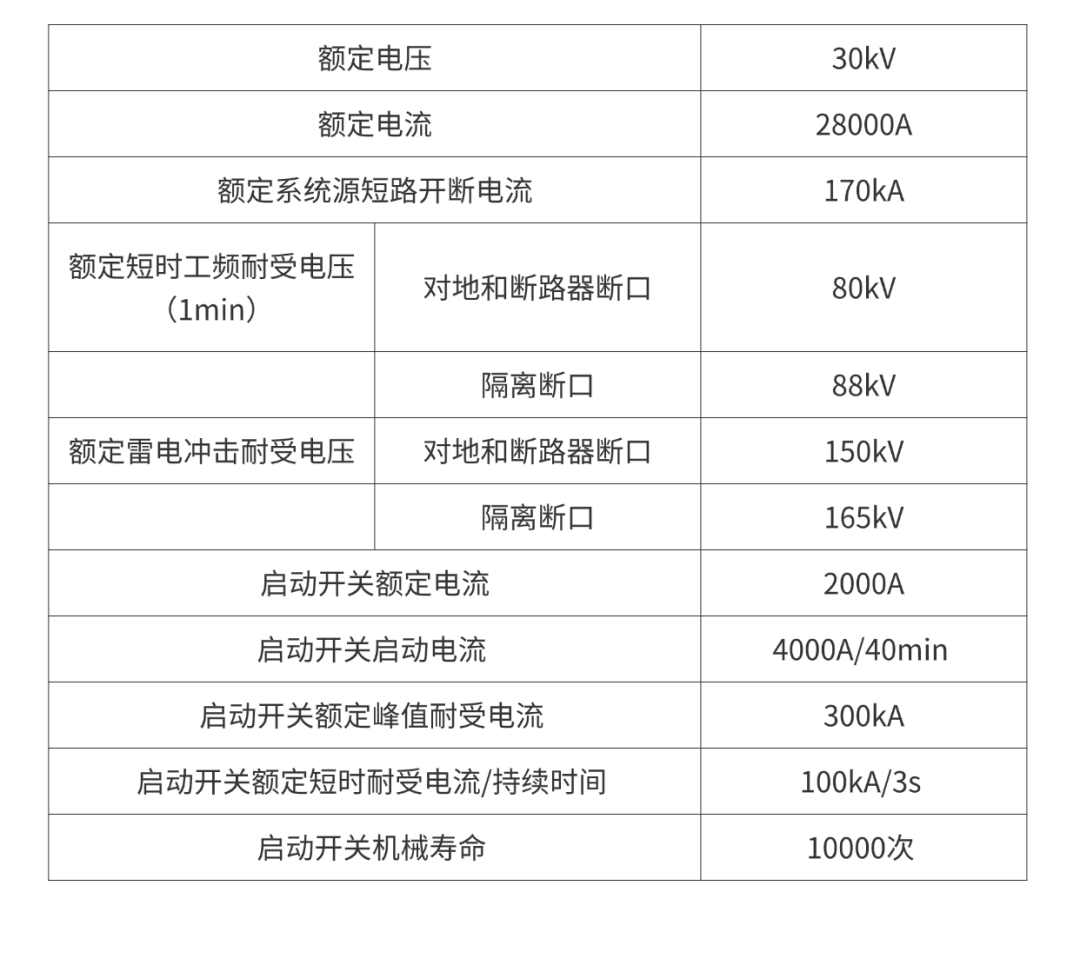

▪ 主要技术参数

▪ 技术特点及创新点

01

多功能集成装置的多物理场结构耦合仿真技术。

02

启动开关短时耐受电流和峰值耐受电流承载技术。

03

多元件高密度集成设计驱动功能的范式跃迁。

04

紧凑型启动开关设计，提出高参数动热稳定解决方案。

05

层叠拓扑立体错位布局的模组化设计。

06

面向极限紧凑复杂空间用高电流密度电流互感器绝缘设计。
