今天我们讲一下真空断路器在变压器柜内与其他机构的二次接线原理图。这里要介绍的由综保装置、旋转开关、指示电路、限位开关，断路器辅助开关。

我们首先要知道断路器二次回路是为了控制一次设备分、合闸。主要目得就是原理一次带电设备，增加安全保护。

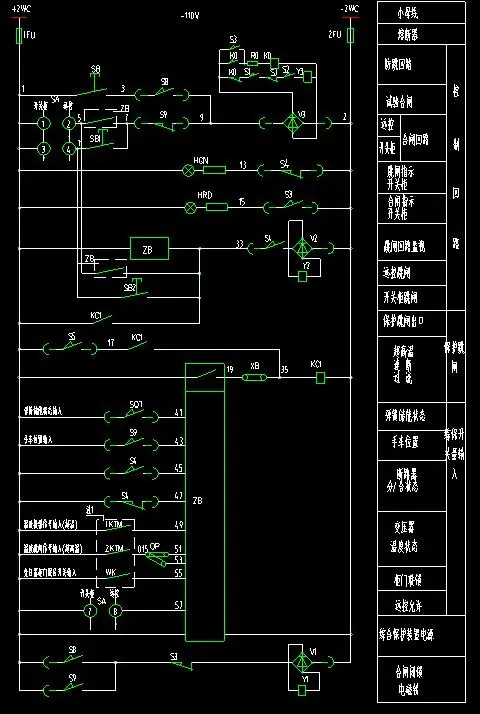

下图我们看到小母线给二次回路提供电源电压，电源电压110V。那么110V大家知道是从哪里来的电压吗？

好，我想大家一定知道，小母线电源电压来自电压互感器提供。

断路器在变压器柜的作用就是分、合闸电源电路。

断路器二次控制回路的作用就是利用分、合闸脱扣器进行进行就地、远方控制电路。

断路器由远方、就地转换控制按钮，远方控制在这里通过综保装置内部接点控制，综合保护装置有面板和通讯接口，用远控遥控的方式合闸。

断路器内部由整流电路给脱扣器线圈通电，由断路器辅助开关控制线圈得电。

断路器面板上设计了分、合闸指示回路，也是由断路器辅助触点控制。

辅助触电在真空断路器中比较常见，下图中真空断路器中的S1-S5均为辅助触点。断路器回路分闸回路合闸回路原理基本一样，在这里我们只介绍合闸回路，分闸回路供大家研究。

好了，断路器控制回路介绍清楚后，我们现在来看综合保护装置的作用。

综合保护装置在这里主要监控和保护弹簧储能状态、手车状态、断路器分合闸状态、温度检测、柜门联锁。

如图所以，综合保护装置将需要监控断路器的信号进行运算整定。

断路器合闸闭锁电磁铁的作用闭锁电磁铁的作用是不得电时不得合闸,是一个卡住了合闸按钮的机构,只有得电的合闸按钮才能按下去。
