如今，中国的研究人员已研发出一款锂-氮（Li-N–）充电电池，其原理在于可逆反应6Li+N–？2Li–N的运用。该电池系统由锂电池阳极（Lianode）、基于醚类电解质（ether-basedelectrolyte）、碳布阴极（carbonclothcathode）组成，该电池的法拉第效率为59%。

该“概念验证（proof-of-concept）”设计被刊登在《化学》（Chem）杂志上，通过逆向的化学反应为当前的锂-氮电池提供电能。与将氮锂化合物（2Li3N）分解为锂和氮气，借此获得化学反应时所产生的能量不同，该研究机构的Li-N2电池可在环境温度条件下，在大气氮（atmosphericnitrogen）中运行，与锂产生发生反应后将生成氮锂化合物。相较于其他锂金属电池，其能量输出时间较短。

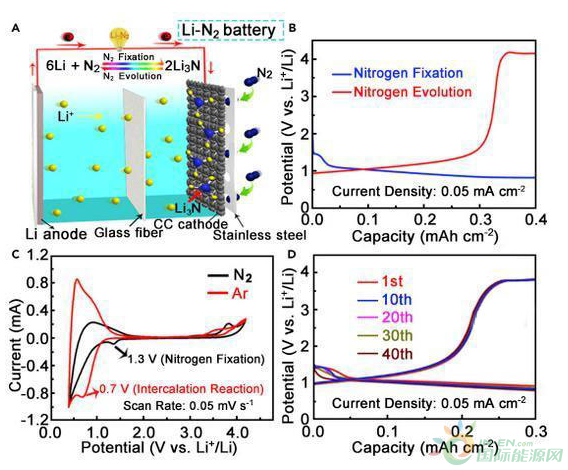

在室温条件下，该款Li-N2电池的结构及再充电性（regeability）如下：图（A）Li-N2电池结构图，含有金属锂箔阳极（Li-foilanode）、基于醚类的电解质及共阴极（CCcathode）。图（B）：电流密度为0.05mA/cm2时，带共阴极的Li-N2电池的氮气固化曲线（N2fixationcurves）（蓝色）及氮气演化曲线（N2evolutioncurves）（红色）。图（C）：扫描频率为0.05mV/s时，在氮气饱和大气（黑色）及氩气饱和大气下（红色），Li-N2电池的控制点曲线（CVcurves）。图（D）：电流密度为0.05mA/cm2时，Li-N2电池的循环性能。

该研究团队已论证，这款Li-N2电池能够在室温和大气温度下进行充电，其涉及一下可逆的电池反应（reversiblebatteryreactions）：

（化学方程式1）阳极：6Li？6Li++6e？

（化学方程式2）阴极：6Li++N2+6e？？2Li3N

（化学方程式3）整体：6Li++N2？2Li3N

该研究团队调查了钌共阴极（Ru-CC）及二氧化锆共阴极（ZrO2-CC）这两类复合阴极的使用，进而提升氮气固化能效。带阴极催化剂（catalystcathodes）的Li-N2电池的固化能效要比原始共阴极（pristineCCcathodes）的固化能效高。

该项研究由中华人民共和国科学技术部（MinistryofScienceandTechnologyofChina）及国家自然科学基金委员会（NationalNaturalScienceFoundationofChina）提供资金支持。
