±200kV、±400kV轻量化高海拔阀侧套管，该产品是由中国西电所属西电套管研制的“BRFGZ-±200/1250”“BRFGZ-±400/1250”轻量化高海拔阀侧套管。成功攻克了高海拔胶浸纸电容式换流变阀侧套管的电气强度、温度补偿、轻量化设计和工艺制造等关键技术，解决了高海拔工况下绝缘、抗震难题。

通过该产品的技术创新，产生发明专利1项。经中国电工技术学会鉴定，其综合技术性能达到国际领先水平。

产品用途：

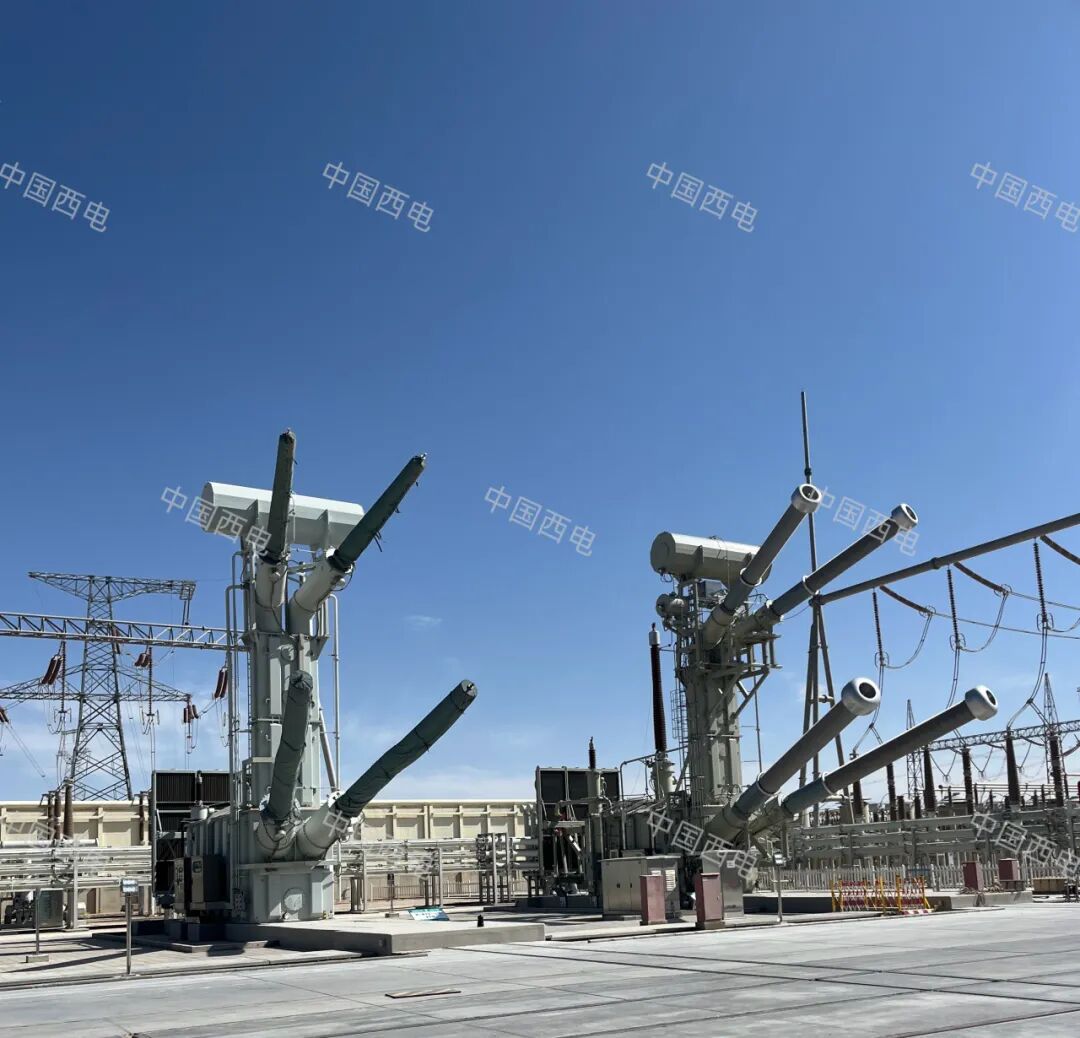

±200kV、±400kV轻量化高海拔阀侧套管应用于特高压直流输电系统换流站，主要用于实现换流变压器阀侧绕组与换流阀之间的电气连接，同时承担支撑与绝缘功能。

▪ 产品结构

±200kV、±400kV轻量化高海拔阀侧套管可满足套管在各种环境下的绝缘强度及局放要求。本项目产品是国内首批±200kV、±400kV轻量化高海拔阀侧套管，拥有完全自主知识产权，产品具有绝缘性能好、载流可靠、局放小、损耗低、温升低、重量轻、机械强度高、安装维护方便等特点。

主要技术参数：

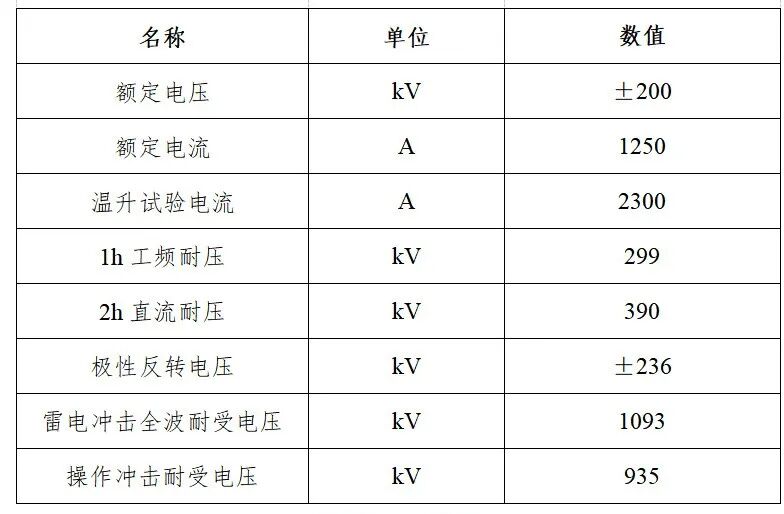

±200kV

轻量化高海拔阀侧套管

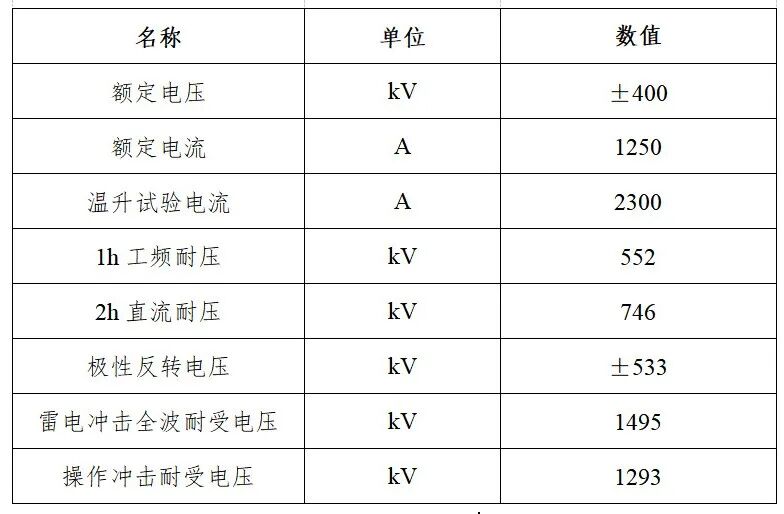

±400kV

轻量化高海拔阀侧套管

技术特点及创新点：

01

采用有限元电场分析软件对套管进行交流场、直流场、暂态场及电-热耦合物理场下电场分布规律及与出线装置绝缘配合的研究，利用绝缘材料的许用场强，弥补传统直流套管绝缘设计不足。

02

解决了套管内部过热对主绝缘的影响，产品通过2300A电流的特殊温升试验。

03

开展高耐候性换流变阀侧套管芯体制造工艺技术研究，确保套管可以在极端工况下运行的可靠性。

04

开展密封结构的设计与密封材质的选型研究，等比密封结构模型的冷热循环试验，确保套管可以在极端环温变化下运行的可靠性。
