宁夏—湖南±800千伏特高压直流输电工程
双极低端投产送电
具备400万千瓦送电能力
打通西北清洁能源输送至华中地区的骨干通道
为迎峰度夏提供坚实保障
为高效开发“沙戈荒”清洁能源资源
提供关键支撑
宁夏—湖南±800千伏特高压直流输电工程是我国首条获批的以输送“沙戈荒”风电光伏大基地新能源为主的特高压输电通道。工程额定电压±800千伏、额定容量800万千瓦，起于宁夏回族自治区中卫市中宁换流站，途经甘肃、陕西、重庆、湖北，止于湖南省衡阳市衡阳换流站，线路全长1616千米，总投资281亿元。预计9月双极高端直流系统投产送电，届时工程整体将竣工投产，具备800万千瓦送电能力。
中国电气装备所属各单位
深度参与高端换流变压器、GIS设备、
换流阀、变压器、断路器等产品
的核心技术攻关与履约服务
突破多项技术难题
为工程顺利实施提供坚强支撑和保障
助力构建新型电力系统
服务“双碳”战略目标
01换流变压器

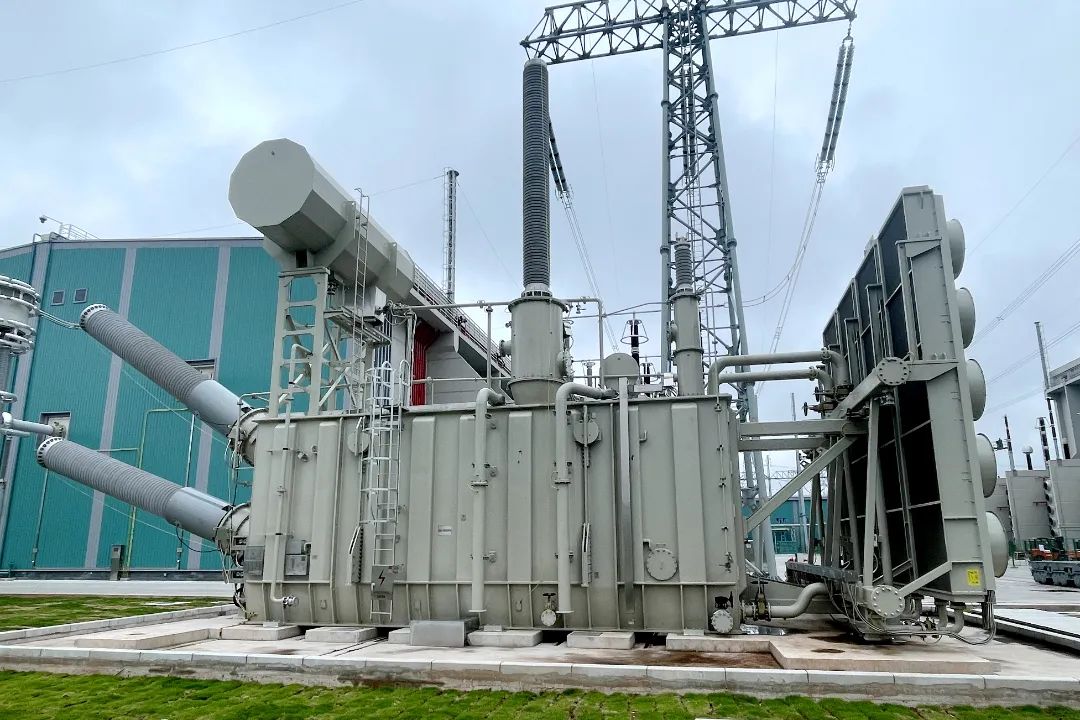

中国西电西电西变为该工程中宁换流站提供6台±800千伏、4台±600千伏高端换流变压器。该产品应用精细化设计和铜磁复合屏蔽技术，解决了运输尺寸受限下大容量网侧750千伏高端换流变压器网侧引线内置，以及漏磁和温升控制难题。产品为单相四柱式铁心结构，绕组采用冲击耐受性能好的结构型式，器身、引线通过电场分析优化，提高了产品的紧凑性、可靠性和经济性。
中国西电西电常变为该工程衡阳换流站提供14台换流变压器，其中±400千伏换流变压器7台、±200千伏换流变压器7台。

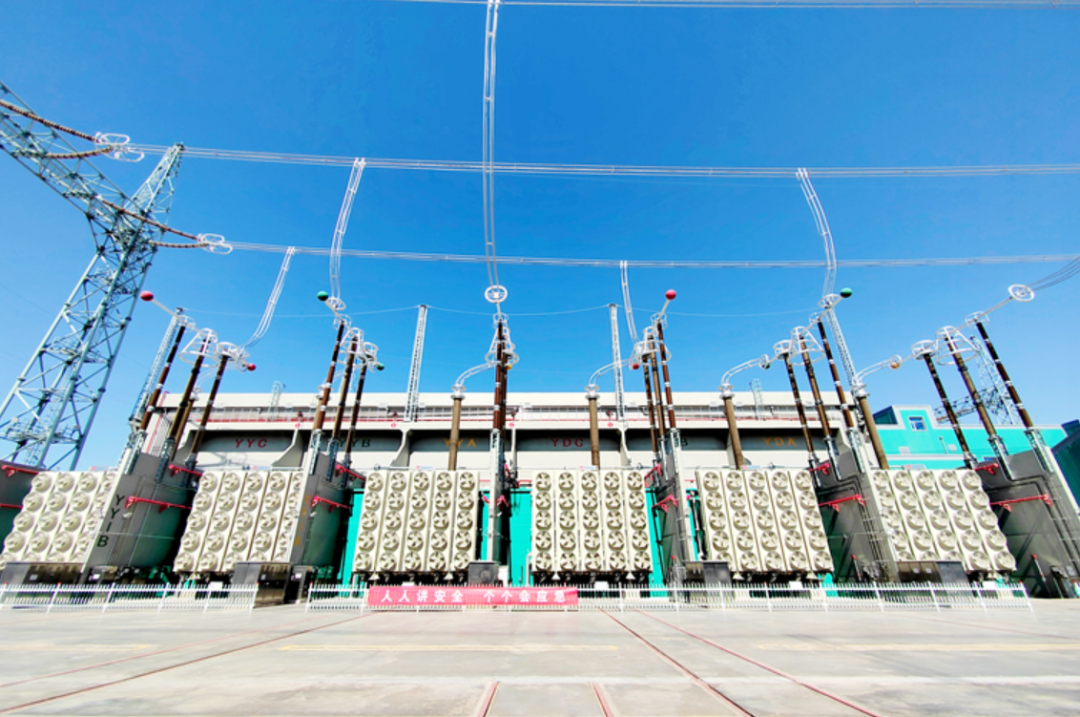

保变电气为该工程中宁换流站提供14台换流变压器。研发团队针对产品的主绝缘结构、温升、漏磁场等进行了优化设计，保证了线圈出头位置的电场裕度，解决了漏磁造成油箱过热问题，降低了阀侧升高座的温升，确保变压器长期安全可靠运行。在现场安装过程中，保变电气成立专项工作小组，组建党员突击队，党员、骨干冲锋在前，全流程严格把关，保证了安装进度。首创阀侧套管安装防尘工艺，有效保证安装过程中的清洁度。
02高压开关
中国西电西开电气为该工程中宁换流站提供了25间隔800千伏GIS设备，采用一倍半接线、一字型布置方案。母线总长7538米，首次采用双层设计结构，大幅降低了现场产品占地面积。
高电气平芝公司为该工程衡阳换流站供货32间隔550千伏GIS设备。自履约以来，企业构建“1+3+N”全链条管理体系，通过智慧系统全程赋能、防尘管理差异化、人员在场制压实责任三大核心举措，创造特高压GIS设备百万级洁净环境施工新纪录，攻克高难度安装挑战，打造典范工程。
平高电气超特高压事业部为该工程中宁换流站供货17台LW55B-800型滤波器小组罐式断路器。产品具备开合性能优、通流能力强、机械稳定性高、机械寿命长、绝缘水平高等特点，可广泛应用于高海拔、大风沙、大温差地区。

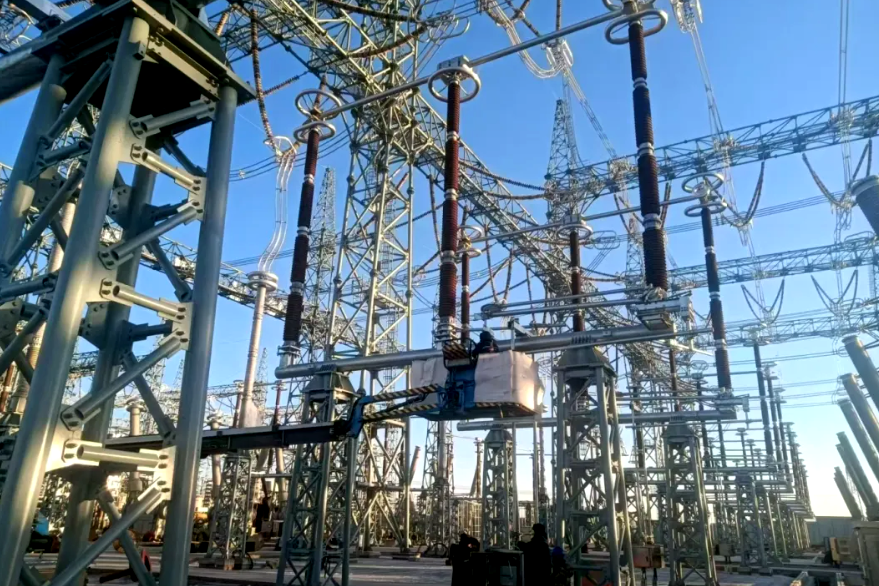

中国西电西开有限为该工程中宁换流站提供交流场隔离开关、接地开关等设备；直流场转换开关、旁路开关、隔离开关及阀厅开关等设备。西开有限高度重视，严把质量关，克服严寒风雪、沙尘风暴等恶劣天气，圆满完成了安装、调试及送电任务。
03直流电压分压器和电流互感器
许继电气互感器分公司为该工程中宁换流站供货6台XRC系列直流电压分压器和152台POCT系列全光纤电流互感器；为衡阳换流站供货9台XRC系列直流电压分压器，实现一次带电成功、零缺陷投运。其中，直流电压分压器设备采用高压阻容单元传变技术，将±800千伏额定电压转换为小电压信号，突破了西北复杂环境的挑战，具备高电压绝缘设计、极端温度散热以及一二次高容错传变结构。全光纤电流互感器设备运用光学敏感元件无源感应技术，能够精准传变±5000安额定电流，成功攻克高电压绝缘设计、全场景最高等级抗干扰等技术壁垒，有力保障工程安全稳定运行。
04穿墙套管
平高电气高压电器事业部为该工程衡阳换流站提供了11支直流穿墙套管，包括3支BWP±150（B）型直流穿墙套管、5支BWP±408（B）型和3支BWP±816型直流穿墙套管。该系列穿墙套管采用纯六氟化硫气体绝缘设计，采用一体化载流导电杆和单屏蔽均压结构，具有结构简单、可靠性高、通流能力强、抗污性能好等特点，在高电压等级应用中优势显著。该系列产品采用复合绝缘材质套管，具备优异的机械性能和抗震防爆能力，并且爬电比距大、运行安全稳定、重量轻便易于运输和安装，为工程建设提供了高效便捷的解决方案。
05绝缘件

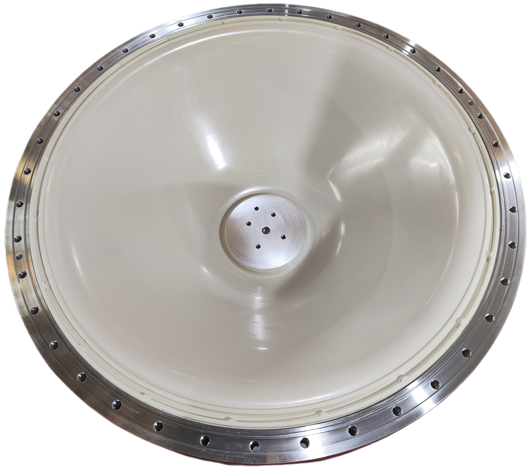

中国西电集团西电西材为该工程中宁换流站提供百万伏盆式绝缘子、绝缘支持件、绝缘法兰等高品质绝缘件产品。产品具备优质的绝缘性能与机械性能，助力GIS稳定运行。
06铁塔

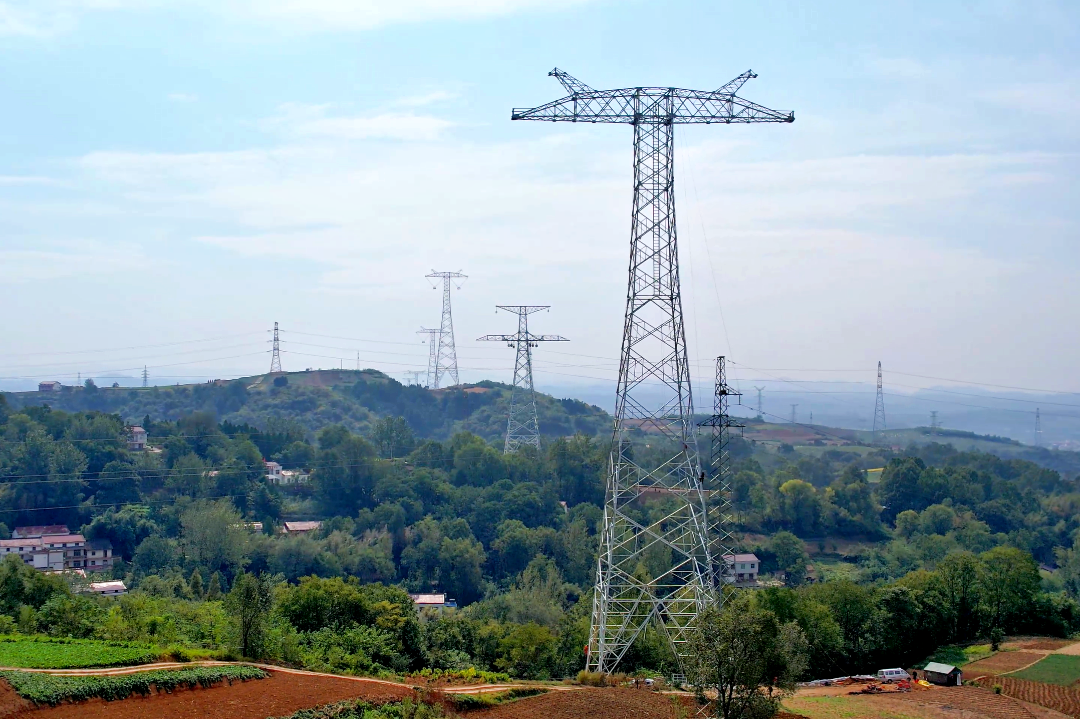

宏盛华源为该工程供货铁塔83593吨。为克服工期紧、任务重的困难，企业全链条高效协同攻坚，仅用时8天完成紧急需求塔型从备料到包装的全工艺流程生产，成为全线首家履约供货的铁塔企业；迅速成立青年突击队，精心挑选经验丰富、技术精湛的骨干成员，全力投入生产攻坚，赢得业主高度赞誉；针对产品处于低温的特殊环境，制定低温区塔材加工质量专项控制措施，攻克低温区塔材制孔、焊接加工工艺，消除焊接应力和制孔外观缺陷，提高铁塔承力水平。
07钢芯铝绞线

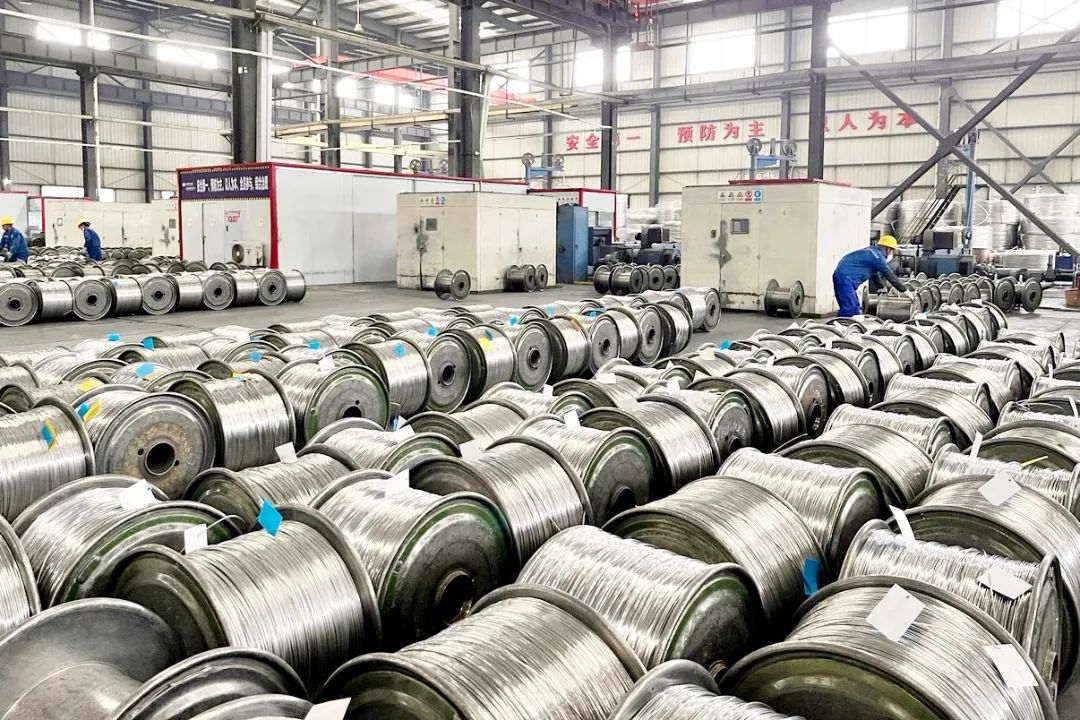

山东电工电气重庆泰山为该工程供应钢芯铝绞线5400余吨。在铝单线拉制环节，企业运用高精度拉丝模具，精准控制拉丝润滑油温度，优化拉丝换盘方式，有效保障了单线圆整度与光洁度。绞制工序采用纵包牛皮纸工艺，使整根导线被完全包裹，相邻导线相互隔离，避免表面产生擦痕，提升导线质量。
01换流阀

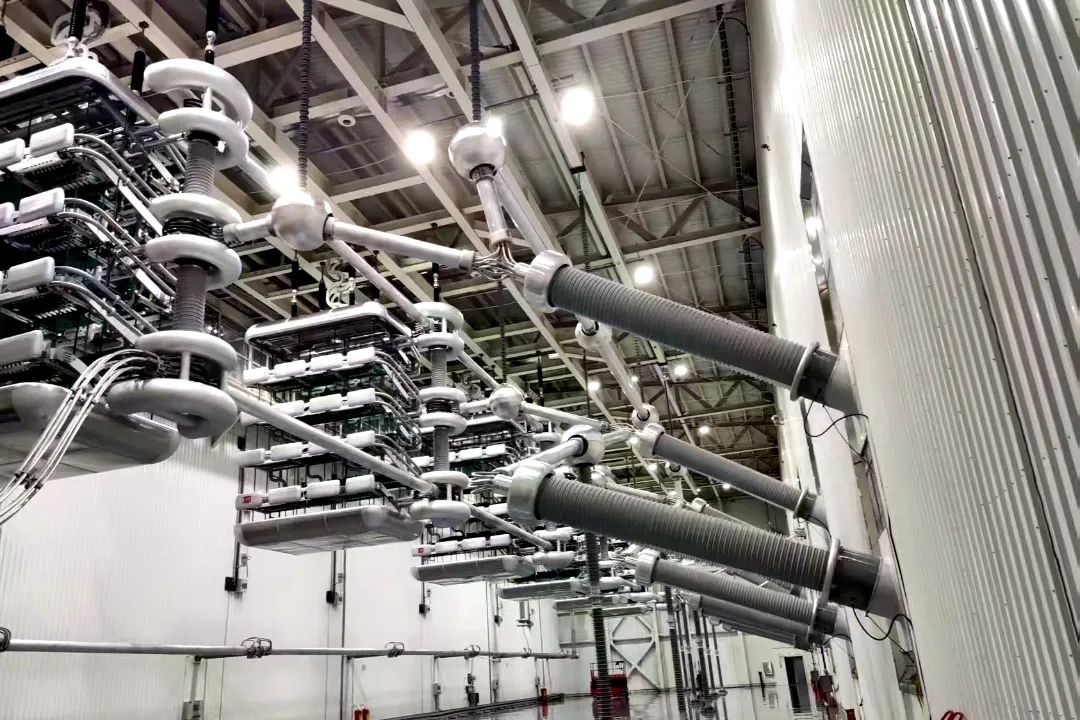

中国西电西电电力系统为该工程衡阳换流站提供了4套800千伏12脉动晶闸管换流阀。该产品采用经典的标准化模块化晶闸管组件及阀塔设计，并在底屏蔽漏水检测、阀避雷器现场装卸方案等方面实施了改进，进一步优化了产品功能与性能。产品具备结构紧凑、损耗低、抗干扰能力强、可靠性高等优点，综合技术经济性能达到国际先进水平。
02控制保护系统

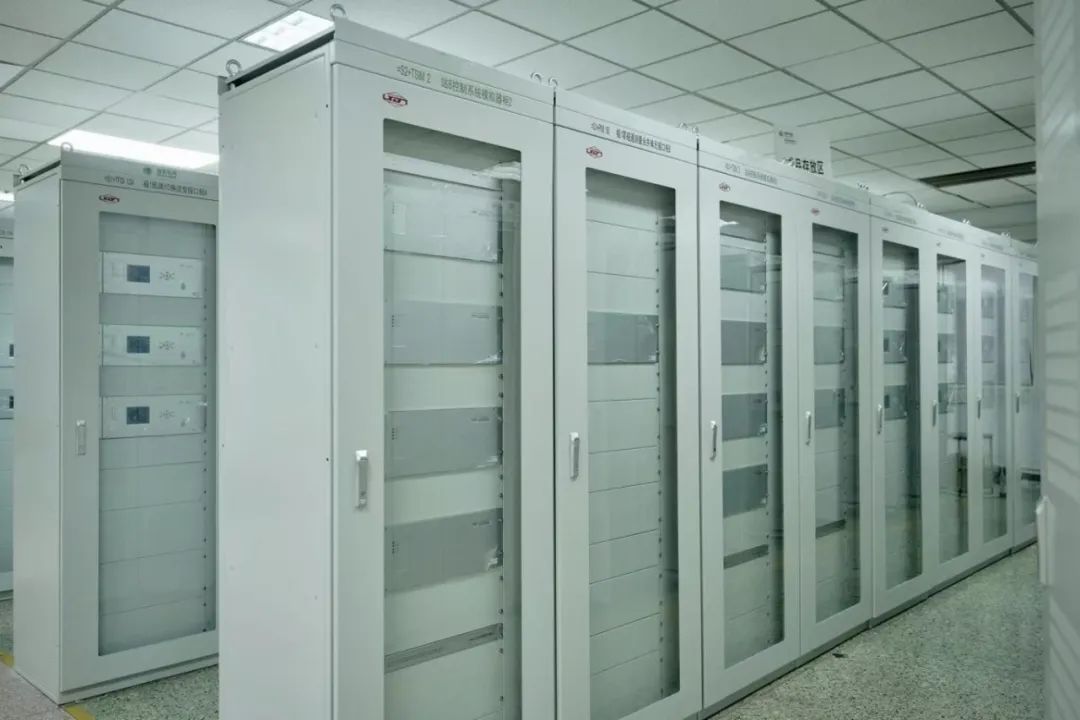

许继电气直流输电分公司为该工程中宁换流站、衡阳换流站提供直流控制保护屏柜577面，两站均采用新一代HCM5000直流输电控制保护平台，全面提升了系统运算处理能力、实时通信效率及控制响应精度。
许继电气保自公司为该工程中宁换流站、衡阳换流站提供高压线路、母线、断路器、变压器、交流滤波器等保护设备共145套，装置基于许继新一代ESP820嵌入式软硬件平台开发，选用元器件均安全可控；采用总线型交换技术和CAN总线技术，可实现MIPS和ARM架构下的同类型插件无缝迁移；产品开发过程结合国产元器件技术特点，针对双架构板卡级通用互换、内存数据可靠性提升等开展技术攻关，装置整体性能得到进一步提升，为电力资源的优化配置提供有力支持。
03一体化电源设备

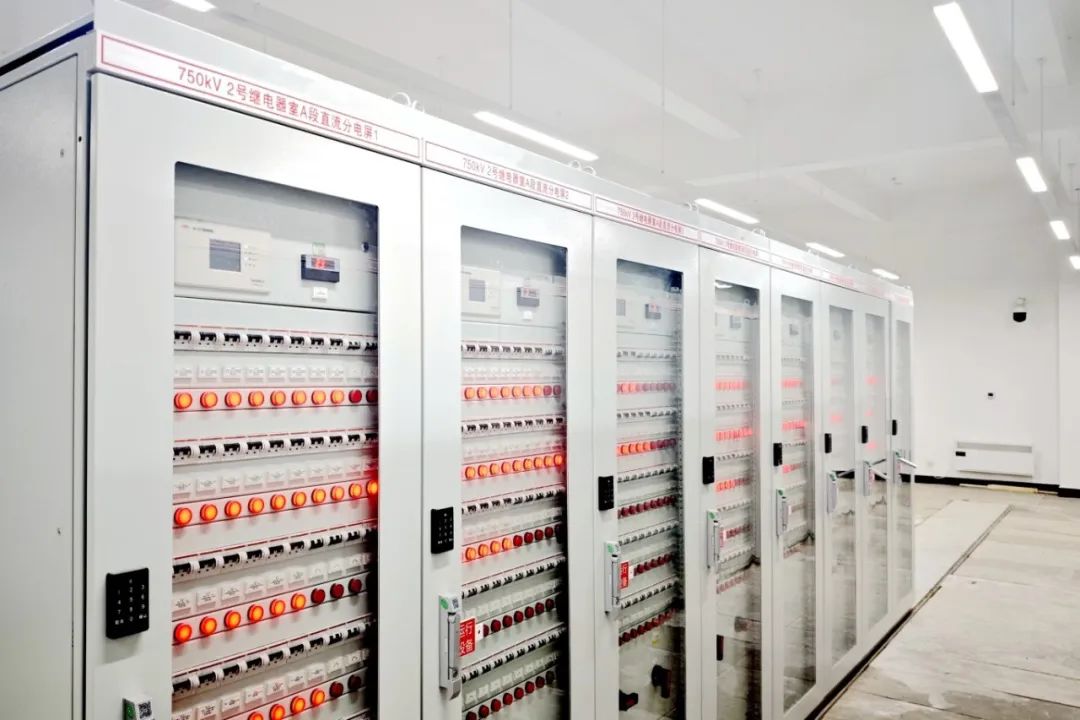

许继电气许继电源公司为该工程中宁换流站提供7套直流系统、2套UPS不间断电源、1套通信电源系统、105面直流电源屏柜、22组蓄电池。交流场及主控楼区域3套直流系统采用两电三充模式，直流场区域4套直流系统采用三电四充及并机供电模式，配置优质馈线开关，精准配合保护参数，确保系统稳定可靠运行。
抢抓“双碳”发展机遇
持续释放聚合效能
全力保障重点工程高质量履约
为我国构建清洁低碳、安全高效的能源体系
实现绿色高质量发展贡献力量
