电力设备是处于长时间的运作的,这就需要对其设备进行预防以及防护。在以前,设备的巡查及防护都是采用人工巡逻或者只能在出现故障后进行修理。但随着社会的发展,对于电力设备安全的预防和防护有了很大的进步,能够让电工及时发现电力设备出现的问题,并及时处理或者预防。而智能电力运维云平台,就能够很好的监控电力设备。
那么,智能电力运维云平台是怎么做到监控电力设备安全问题的呢?可以怎样监测呢?相信这是很多人们所产生的疑问。为此,就来说说智能电力运维云平台,让你看看是如何采用高科技就能预防电力设备安全的吧。

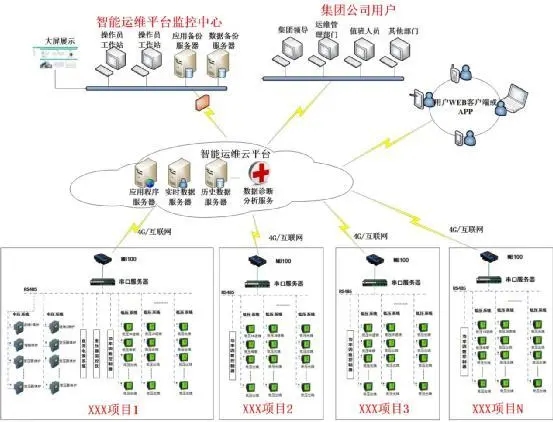

智能电力运维平台如何监测电力设备?
(1)高压配电监测
配电室内的高压回路配备微机保护装置,对于微机保护部分,我方系统预留与之通讯的数据接口,接口形式为RS485总线形式,支持标准Modbus或IEC60870-5-103等常用通讯规约;对于不具备监测条件的设备,我方加装多功能电力仪表或采集模块等设备实现智能监测,具体检测内容如下:
10kV进线柜部分
保护:过流保护、速断保护、零序电流保护等
遥测:相电压、线电压、相电流、功率、功率因数、电度等
遥信:手车工作位置、断路器分合状态、储能状态、保护装置内部故障信号、隔离车位置、跳闸类型等信号
10kV母联柜部分
保护:过流保护、速断保护、重合闸保护等
遥测:相电压、线电压、相电流、功率、功率因数、电度等
遥信:手车工作位置、断路器分合状态、储能状态、保护装置内部故障信号、隔离车位置、跳闸类型等信号
10kV出线/变压器/电动机等部分
保护:过流保护、速断保护、零序电流保护、变压器超温跳闸保护、启动超时保护、转子堵转保护
遥测:相电压、线电压、相电流、功率、功率因数、电度等
遥信:手车工作位置、断路器分合状态、储能状态、保护装置内部故障信号、接地刀位置、跳闸类型等信号
(2)低压配电监测
配电室内的低压回路一般配备具备通讯功能的多功能电力仪表,对于多功能电力仪表,我方系统预留与之通讯的数据接口,接口形式为RS485总线形式,支持标准Modbus等常用通讯规约;对于不具备监测条件的设备,我方加装多功能电力仪表或采集模块等设备实现智能监测,具体检测内容如下:
低压进线部分
遥测:三相电压、电流、功率、电度、功率因数、频率、谐波(需多功能电力仪表支持)等电量参数
遥信:开关运行信号、故障信号等
低压母联部分
遥测:三相电压、电流、功率、电度、功率因数、频率、谐波(需多功能电力仪表支持)等电量参数
遥信:开关运行信号、故障信号等
低压出线部分
遥测:三相电压、电流、功率、电度、功率因数、频率等电量参数
遥信:开关运行信号、故障信号等
(3)直流屏监测
对于直流屏部分的监控,由于直流屏及其通讯装置由直流屏厂家提供,因此我们提供与之通讯的采集设备,配置RS485通信接口,通讯规约及信息电表等由直流屏厂家提供。监控系统常规情况上传以下主要数据和信息(系统采集的具体数据,要视直流屏厂家提供的功能而定):
交流输入异常;
母线电压异常;
充电模块故障;
直流接地;
合闸母线电压;
控制母线电压;
浮充电流;
浮充电压;
(4)变压器温度监测
对于变压器温控仪,需具备通讯功能,我们提供与之通讯的采集设备,配置RS485通信接口,通讯规约由变压器厂家提供;对于不具备通讯条件的设备,更换为具备通讯功能的温控仪,主要采集以下数据:
测量三相温度
高温报警
超温跳闸
风机启停
(5)配电室环境及安全监测
环境监测设备主要包括温度传感器、湿度传感器、漏水检测传感器、液位传感器等,安全监测设备主要包含摄像头、门禁等,接口形式为RS485总线形式,支持标准Modbus通讯规约(视频采用以太网传输方式,采用视频传输标准协议)。主要采集以下数据:
配电室温度
配电室湿度
配电室门禁
配电室视频信息
