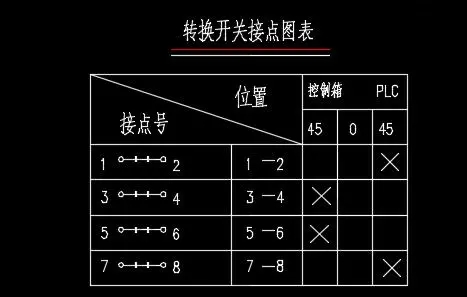

转换开关接点图表是反应自动和远动的开关，它有三个转换位置，45，0，-45，开关打到相应挡位就是接通和断开。

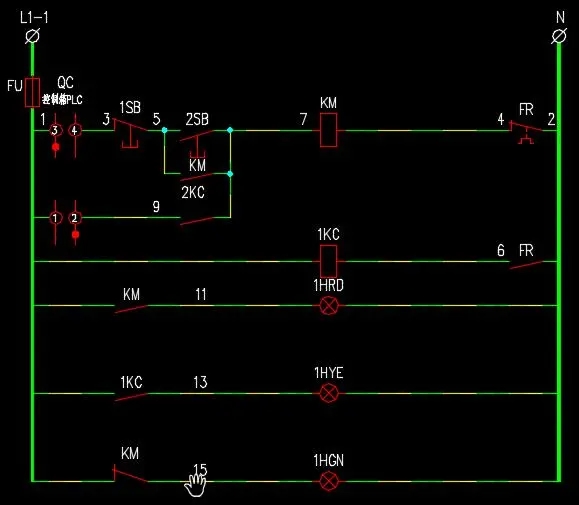

控制系统图是220V电源电压，通过转换开关3-4，按下启动按钮2SB，经过KM接触器线圈形成回路，这只手动控制。指示灯1HRD点亮。
自动控制是通传转换开关1-2，通过PLC控制中间继电器2KC，经过KM接触器线圈形成自动控制回路。指示灯1HRD点亮。
如果出现故障，热继电器常开触点会闭合，接通中间继电器1KC线圈，故障指示灯1HYE点亮。
如果设备停止运行，指示灯1HGD点亮。

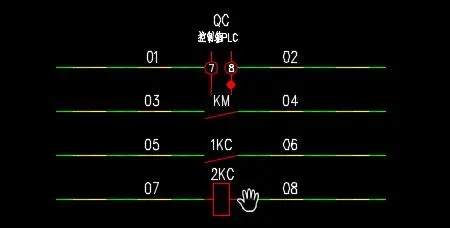

转换开关7-8接PLC输入端，通过远控来实现电机的启动和停止。
利用接触器KM的一组辅助常开触点判断设备运行还是停止。
中间继电器1KC接PLC输入端，用来判断系统设备故障。
中间继电器2KC线圈接PLC输出端，实现电机远程控制。
