电力知识 | 电磁阀控制系统原理图

日期：2022-12-21 来源：学电气涨知识

国际电力网

2022

12/21

16:22

手机扫码看资讯

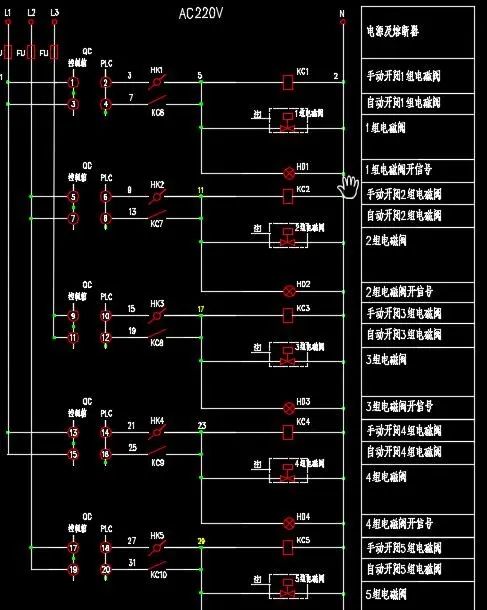

380V电源电压提供三相供电电源，电磁阀控制电路使用的是220V电源电压。

转换开关QC接入1-2连接方式为就地控制，HK1旋转开关作为就地控制开关，KC1中间继电器给PLC提供输入信号，接入PLC，同时电磁阀开始工作，指示HD1灯点亮。

转换开关QC接入3-4连接方式为远控程序，通过PLC输出继电器KC6得电，控制电磁阀工作，指示HD1灯点亮。依次类推，其他各组均是如此。

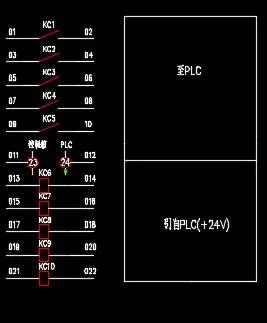

中间继电器KC1\KC2\KC3\KC4\KC5给PLC输入信号，KC6、KC7\KC8\KC9\KC10提供输出信号。提供远程控制指令。

中间继电器KC1\KC2\KC3\KC4\KC5给PLC输入信号，KC6、KC7\KC8\KC9\KC10提供输出信号。提供远程控制指令。PLC电源电压由所选用的类型确定，220V或24V.

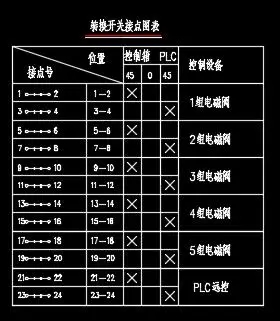

转换开关提供12组接点，可以选择6组接点的组合方式提供远控和就地控制。

转换开关一种一组为PLC控制接点。
