12月20日

中国能建中电工程西南院设计的

南充南部500千伏变电站

顺利投产

项目介绍

南充南部500千伏变电站位于四川省南充市南部县东坝镇上乘寺村和八卦岭村，本期建设2×1000兆伏安主变压器，500千伏线路4回，220千伏线路4回。

项目建成后，满足南充电网电力负荷发展需求，有助于缓解该地区电网供电能力不足；同时优化了南充电网220千伏网架结构，提高了220千伏及以下电网的供电可靠性，对远景大型规划电源的接入和送出提供了保障。

为体现本工程的绿色环保建设理念

西南院从源头开展了

“四节一环保”的设计策划

在保证工程质量的前提下

通过技术优化

最大限度地实现资源节约

并减少对环境的负面影响

绿色设计方案实施

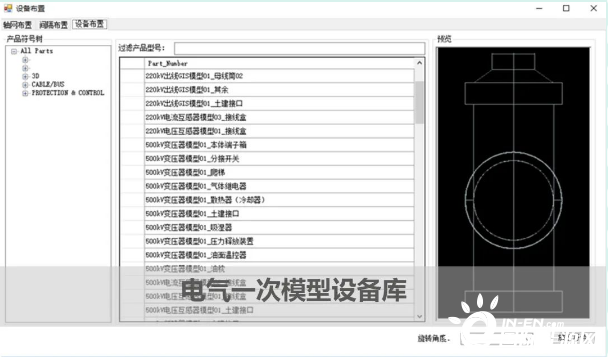

01.采用BIM三维数字化设计

在项目定制阶段，基于统一的标准及设计原则，完成工程角色定义和流程定制，建立各专业完备的工程数据库。

各专业在设计平台上开展并行协同设计，整合全站布置模型，开展综合碰撞检查；抽取施工图纸及专业材料表；最终将完善的三维数据信息模型成果提供给业主，为工程全寿命周期管理提供基础数据支持。

02.推行“全寿命周期管理”理念

为提高变电站建设的效率和效益，本工程所有主设备均选用国网通用设备，对主接线、设备、材料选型进行分析，统筹考虑工程的可靠性与耐久性，确保变电站建构筑物使用寿命达到60年以上，变电主要一次设备和线路主要设备使用寿命达到40年以上，主要二次设备使用寿命达到20年以上。

对电气主接线进行分析，主接线采用一个半断路器接线，将电源线与负荷线配在同串，减少了母线上的穿越功率，同时避免同名回路配在同一串内，增加了运行的灵活性，提高了工程的安全可靠性。

站用电源系统进行全面整合，将站用交流电源系统、直流电源系统、逆变电源系统统一设计、监控、生产、调试、服务。采用智能一次设备，实现二次设备的网络化，用光纤代替电缆，使全站二次屏柜减少30％，控制电缆用量减少80％，全站建筑面积减少10％，贯彻了全寿命周期管理的节约资源的目标。

“绿色电网、绿色建造”

结合建设和运行需求

积极应用新技术、新设备、新材料和新工艺

将节地、节能、节水、节材和环境保护等

绿色理念融入到电网工程设计中

促进绿色电网的建设和发展
