截至2020年6月,巴基斯坦全国的发电装机容量约为34 GW. 2019-2020财年总发电量134 GWh,其中,重油14%,天然气31%,燃煤16%,水电29%,核电4%,新能源5%,其他(生物质,主要是甘蔗渣以及废热利用)占1%.
同期,巴基斯坦全国的工商业及居民用电总需求约为25 GW(峰值),但全国输电容量仅为22 GW. 因此全国输电容量与负荷峰值存在3 GW的差距(上述数据来源于:维基百科)。

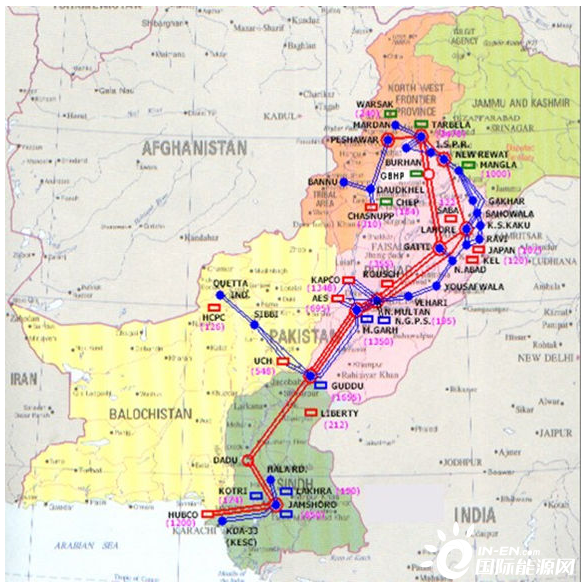

图1. 巴基斯坦输电网结构图(来源:GENI)
从上图电网结构来看,巴基斯坦国家输电调度公司NTDC的骨干电网为贯穿巴境内南北方向的500kV交流输电通道,重点连接了卡拉奇、木耳坦、拉合尔、拉瓦尔品第等重要的经济中心。
NTDC在全国范围内,管理着约200座132 kV以上变电站,包含独立发电运营商(IPP)的几十座发电设施。2016开始,NTDC与亚洲开发银行合作,计划升级其现有的电网调度指挥系统,将在首都伊斯兰堡扩建调度指挥中心,并在南部Jamshoro建设备用调度中心。
过去,NTDC的调度系统具备基本的监视功能,新的调度系统将重点建设光纤通信网。新的网络将沿着输电南北通道建立,除了承载调度通信外,也为广域电网安全控制提供了可能。

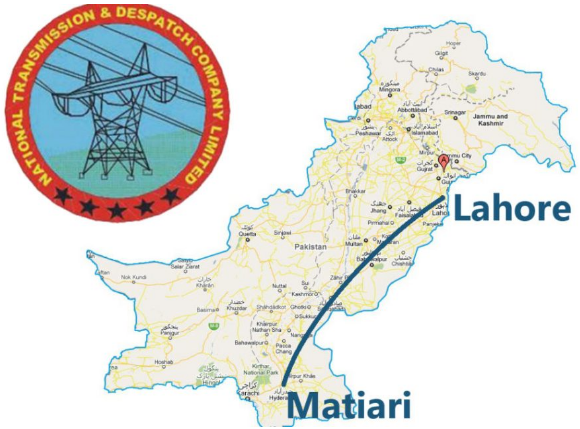

图2. Matiari-Lahore(默拉)直流输电工程(来源:NTDC)
为了增加输电容量,缓解南北电力通道的输电拥塞,由中国国家电网公司采用BOOT(建设、持有、运营、移交)模式新建了Matiari-Lahore(默拉)直流输电工程,从南部信德省连接北部经济“首都”拉合尔,输电总容量4 GW,采用±660 kV特高压直流输电技术,线路全长878 km,项目已经于2020年10月投入运营。

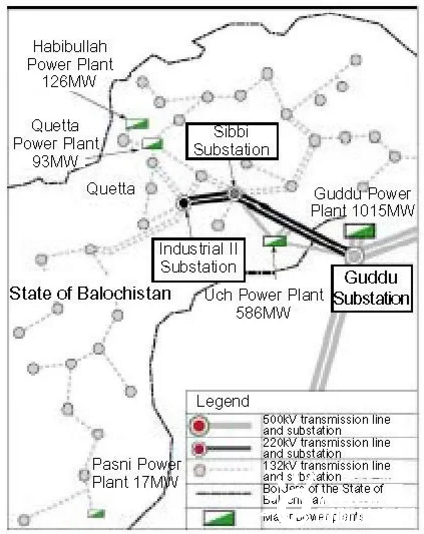

图3. 发生故障的古杜电厂位置示意图(来源:GENI)
与巴基斯坦类似,很多发展中国家为解决电力短缺,在过去的20年中大力发展电源建设,但仍然缺乏与之相匹配的输电网,以及调度运行大电网必要的技术手段。中国的输电网规划、区域平衡、三级调度,以及安稳控制策略可以为这些国家提供成熟经验。
同时,我们也必须看到,虽然巴基斯坦经常发生不同范围的停电事故,但电力部门应对停电,特别是在停电后快速的“黑启动”反应能力,值得我们关注。中国电网过去几乎没有发生过大范围停电事故,但是我们必须具备充分和熟练的停电应对策略,而这一点我们的运行能力可能是未经实战考验的。
对于关键负荷的备用电源措施,也就是我们经常提到的配网弹性(Resilience),也需要重视。重要的基础设施,如、机场、医院等在发生停电时,能否正常切换到事故保安电源,我们需要做必要的演练。
以下是国际媒体对巴基斯坦大停电的报道。
据当地媒体报道,2021年1月10日,星期日,巴基斯坦全境发生大停电。在首都附近的经济重镇拉瓦尔品第,黑暗的街道上汽车前灯上映衬着人们的身影。巴基斯坦国家电网周六深夜发生重大故障,使数百万人处于黑暗中。(美联社照片/ Anjum Naveed)
(CNN)巴基斯坦官方发表声明,巴基斯坦国家电网发生故障,星期六晚上有2.12亿人陷入黑暗。
巴基斯坦电力部长奥马尔·阿尤布·汗(Omar Ayub Khan)在推特上说:“全国范围内的停电是由输电系统的频率突然下降引起的。” 他要求全国人民保持镇静。
这是自2015年以来巴基斯坦全国发生的最大范围的停电。
能源部在一份声明中说,根据初步分析,巴基斯坦南部信德省的古杜热电厂发生故障,导致该国各地的电厂停机。
在卡拉奇,有目击者称,人们在加油站排起长队,为自家发电机购买汽油。当夜,很多家庭的电力全部依靠这些发电机运转。
居民Akbar Saifi说:“在卡拉奇,加油站外排了很长的队,等待加油的汽车与为发电机购买燃料的人混杂在一起。通常,这个过程需要几个小时。”
电力部门现在正在努力恢复各地的供电。根据卡拉奇电力公司K-Electric发布的信息,巴基斯坦最大的城市卡拉奇的大部分地区仍然没有电力。
当地时间周日上午6:44,能源部长奥马尔·阿尤布·汗(Omar Ayub Khan)发推文说,首都伊斯兰堡的大部分地区已恢复供电。
巴基斯坦国际航空公司PIA发言人阿卜杜拉·汗(Abdullah Khan)表示,尽管停电,但所有飞行业务仍能正常运行。
他说:“该国所有主要机场都有备用发电机。”
电源故障在巴基斯坦并不罕见,大多数大型医院、机场和其他机构都有自己的发电机。经济状况较好的家庭,在停电的情况下使用备用发电机为自己提供电力。
